產品簡介

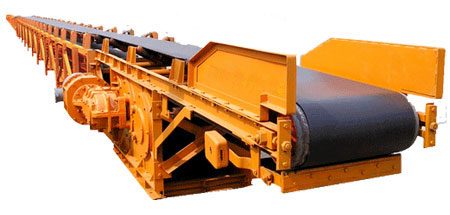

TD75通用固定帶式輸送機進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品。由單機或多機組合成運輸系統來輸送物料，根據工藝要求可布置成水平或傾斜的形式，DT型皮帶輸送機除了可滿足水平或傾斜輸送要求外，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角，也取決于大塊物料出現的頻率。該輸送機適用的工作環境溫度一般為-25℃~+40℃。
適用行業
廣泛地應用在冶金、礦山、港口、交通、水電、化工等行業。
適用物料
適用于煤、碎石、砂、水泥、化肥、糧食等。
產品結構
工作原理
帶動輸送帶轉動的滾筒稱為驅動滾筒(傳動滾筒)，另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。
產品特點
帶式輸送機主要特點是機身可以很方便的伸縮，設有儲帶倉，機尾可隨采煤工作面的推進伸長或縮短，結構緊湊，可不設基礎，直接在巷道底板上鋪設，機架輕巧，拆裝十分方便。當輸送能力和運距較大時，可配中間驅動裝置來滿足要求。根據輸送工藝的要求，可以單機輸送，也可多機組合成水平或傾斜的運輸系統來輸送物料。
型號說明
技術參數
TD75通用固定帶式輸送機外形尺寸表
| 膠帶寬度B（mm） | 500 | 650 | 800 | 1000 | 1200 | 1400 |
| 機身寬度 | 頭架 | 1000-1010 | 1150-1160 | 1410-1470 | 1610-1630 | 1860-1880 | 2120-2130 |
| 螺旋拉緊裝置 | 800 | 960 | 1180 | 1410 | 1660 | 1860 |
| 中間架B1 | 870 | 1020 | 1220 | 1440 | 1690 | 1860 |
| 帶面寬度 | 頭輪H | 800-2250 | 800-2315 | 800-2315 | 935-2500 | 950-2500 | 1000-2500 |
| 尾輪H1 | 800 | 800 | 800 | 1000 | 1000 | 1000 |
| 中間段H2 | 800 | 800 | 800 | 1000-1200 | 1000 | 1200 |
TD75通用固定帶式輸送機輸送能力表
膠帶
寬度
(mm) | 托輥
形式 | 槽形托輥 | 平行托輥 |
| 帶速(m/s) | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | 0.8 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 |
| 500 | *大
輸送
能力
(t/h) | 78 | 97 | 122 | 156 | 191 | 232 | / | / | 41 | 52 | 66 | 84 | 103 | 125 |
| 650 | 131 | 164 | 206 | 264 | 323 | 391 | / | / | 67 | 88 | 110 | 142 | 174 | 211 |
| 800 | / | 218 | 348 | 445 | 546 | 661 | 824 | / | 118 | 147 | 184 | 236 | 289 | 350 |
| 1000 | / | 435 | 544 | 696 | 853 | 1033 | 1233 | / | / | 230 | 288 | 368 | 451 | 546 |
|
| 1200 | / | 655 | 819 | 1048 | 1284 | 1556 | 1858 | 2202 | / | 345 | 432 | 553 | 677 | 821 |
| 1400 | / | 891 | 1115 | 1427 | 1748 | 2118 | 2528 | 2996 | / | 469 | 588 | 753 | 922 | 1117 |
TD75通用固定帶式輸送機功率選配表(供參考)
| 機身長度 | 15 | 30 | 45 | 60 | 100 | 150 | 200 | 300 |
| 膠帶寬度 | 500 | 1.0 | 1.3 | 1.7 | 2.0 | 3.2 | 4.6 | 8.0 | 11.1 |
| 650 | 1.3 | 1.9 | 2.4 | 2.8 | 4.6 | 9.2 | 11.5 | 16.0 |
| 800 | 1.9 | 2.9 | 3.6 | 4.3 | 9.7 | 14.0 | 17.5 | 24.3 |
注：功率估算的條件為正常濕度，水平帶速lm/s，物料密度lt/m3，動堆積角30°，—個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速助力因素。
改向滾筒直徑與輸送帶寬及傳動滾筒直徑的匹配
膠帶
寬度
(mm) | *大
物料粒度 | 傳動滾筒
直徑 | 180°
尾部改向
滾筒直徑 | 180°
頭部探頭
滾筒直徑 | 90°
改向滾筒
直徑 | ≤45°
改向滾筒
直徑 |
100%
塊料 | 10%
塊料 |
| 500 | 100 | 150 | 500 | 400 | 500 | 315 | 250 |
| 650 | 130 | 200 | 500，630 | 400，500 | 500，630 | 315，400 | 250，315 |
| 800 | 160 | 270 | 500，630，800 | 400，500，630 | 500，630，800 | 315，400，500 | 250，315，400 |
| 1000 | 200 | 330 | 630，800，1000 | 500，630，800 | 630，800，1000 | 400，500，630 | 315，400，500 |
| 1200 | 240 | 400 | 630，800，1000 | 500，630，800 | 630，800，1000 | 400，500，630 | 315，400，500 |
| 1400 | 280 | 460 | 800，1000 | 630，800 | 800，1000 | 500，630 | 400，500 |
