產品簡介

YK圓振動篩運動軌跡為圓形，屬于圓振篩的一種。它是用電機直接拖動振幅可調塊偏心機構的振動器，驅動框架式結構篩箱振動，從而對干式物料進行粒度分級的一種篩分機械，適用于煤炭、礦山、冶金、建材、電力、水利、輕功和化工等行業。該系列篩機分為單層和雙層，篩網由鋼絲編織、鋼板沖孔、聚氨酯等，用戶可根據需要進行選擇。

適用行業

適用于煤炭、礦山、冶金、建材、電力、水利、輕工和化工等行業。

適用物料

適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

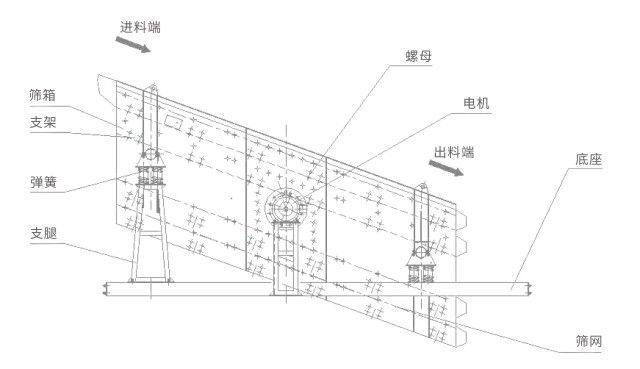

產品結構

YK圓振動篩主要由振動器、篩箱、篩網、支撐裝置、傳動裝置等部分組成。

工作原理

YK圓振動篩是以篩箱和振動器等激振部件及橡膠彈簧為彈性元件組成的單質量強迫振動系統的篩分設備，電動機通過輪胎式聯軸節驅動振動器，使振動器的偏心塊快速旋轉產生激振力。使篩箱做連續振動，物料則隨篩箱在傾斜的篩面上作連續的拋射運動；拋起時分層，落下與篩面接觸過程中顆粒透篩，周而復始地完成顆粒的分級過程。

１、采用塊偏心作為激振力，激振力強；
２、篩子橫梁與篩箱采用高強度螺栓聯結，堅固耐用；
３、篩機結構簡單，維修方便快捷；
４、采用輪胎聯軸器，柔性聯接，運轉平穩；
５、篩分效率高，處理量大，使用壽命長。

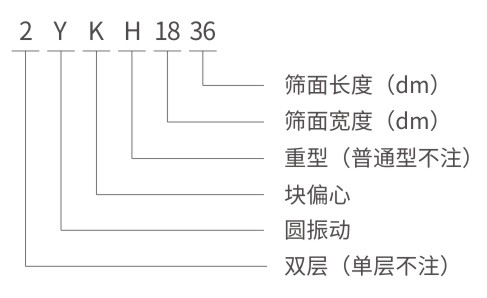

型號說明

技術參數

YK圓振動篩安裝簡圖

YK圓振動篩主要安裝尺寸表

型號	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	H2	H3	nd
YK1230	3388	2898	188	1302	300	500	500	1250	1610	460	220	587	1182	298	/	20-φ22
2YK1230	3388	2898	355	1328	300	500	500	1250	1610	592	280	1197	1927	298	458
YK1445	4880	2898	875	1110	300	500	500	1450	1830	638	320	587	1287	338	/
2YK1445	4880	2898	750	1110	300	500	500	1450	1830	638	320	1207	2007	298	468
YK1645	4880	2898	988	1070	300	500	500	1650	2030	614	320	625	1355	381	/
2YK1645	4880	2898	848	1398	300	500	500	1650	2030	638	320	1245	2050	341	540
YK1845	4880	2898	988	1350	300	500	500	1850	2230	614	320	625	1355	381	/
2YK1845	4880	2898	848	324	400	600	600	1850	2230	638	360	1265	2080	341	540	26-φ22
YK2045	4965	2898	1052	1336	400	600	600	2050	2440	585	360	755	1480	431
2YK2045	4965	2898	902	1307	400	600	600	2050	2440	638	360	1312	2127	382	560
2YK2060	6465	4347	1052	2052	400	600	600	2050	2440	640	360	755	1520	431	/
2YK2060	6465	4347	902	1900	400	600	600	2050	2440	648	380	1356	2160	382	560
YK2445	4965	2898	1052	1023	400	600	600	2450	2840	640	360	755	1500	431	/
2YK2445	4965	2898	902	1016	500	700	700	2450	2840	651	380	1356	2160	382	560	26-φ27
YK2452	5715	3622	1052	1654	500	700	700	2450	2840	640	380	755	1520	431	/
2YK2452	5715	3622	902	1630	500	700	700	2450	2840	654	380	1356	2166	382	560
YK2460	6465	4347	1052	1987	500	700	700	2450	2840	640	380	755	1520	431	/
2YK2460	6465	4347	902	1993	500	700	700	2450	2840	660	380	1356	2166	382	560
YK3052	5760	3622	1066	1630	500	700	700	3050	3470	660	380	775	1540	468	/
2YK3052	5760	3622	909	1629	500	700	700	3050	3470	670	380	1377	2202	416	586
YK3060	6480	4347	1066	1705	500	700	700	3050	3470	660	380	775	1540	468	/
YK3652	5760	3622	1071	1612	500	700	700	3650	4080	670	380	785	1565	486	/
